Filtrační lisy se používají v procesech filtrování kapalných směsí – suspensí a odpadních kalů v nejrůznějších odvětvích průmyslu a komunálního hospodářství.
Filtrační lisy dělíme podle velikosti a typu filtračních desek, způsobu uzavírání, technického řešení rámu a vybavení filtračního lisu.
Velikost lisu je charakterizována počtem filtračních desek a délkou jejich strany, která udává velikost lisu. Vyrábíme a dodáváme filtrační lisy s formáty desek v rozmezích od 300 x 300 mm do 1500 x 1500 mm. Velikost se stanoví dle požadovaného množství filtrované směsi za daný časový interval.
Filtrační desky vytváří pracovní prostor filtračního lisu – filtrační komory. Filtrační deska je uvnitř komory opatřena profilovaným povrchem, který umožňuje odvod filtrátu do kanálků a následně ven z filtračního lisu.
Dále dělíme filtrační lisy podle způsobu odvodu filtrátu na otevřený nebo uzavřený.
Materiál použitý na výrobu filtračních desek je ve většině případů homogenní polypropylen. Dle požadavků technologie může být pro desky použit i materiál jako např. PVDF, hliník, nerez ocel atd.
Způsob uzavírání filtračních lisů
Mechanické
• uzavírací síla je vytvořena utažením šroubu (silou závitnice)
• pro filtrační lisy s velikostí desek 300 a 400 mm
Hydraulické
• uzavírací síla je vytvořena ruční hydraulickou pumpou a jednočinným hydraulickým válcem s pojistnou maticí proti uvolnění filtračních desek
• pro filtrační lisy s velikostí desek 300 až 630 mm
Elektrohydraulické
• uzavření a otevření filtračního lisu zajišťuje hydraulický válec a elektrohydraulický agregát s automatickým udržováním uzavíracího tlaku
• pro filtrační lisy s velikostí 300 až 1500 mm

Konstrukce filtračních lisů
s bočním vedením
- provedení s relativně nízkou konstrukční hmotností, možnost ručního odsunu filtračních desek

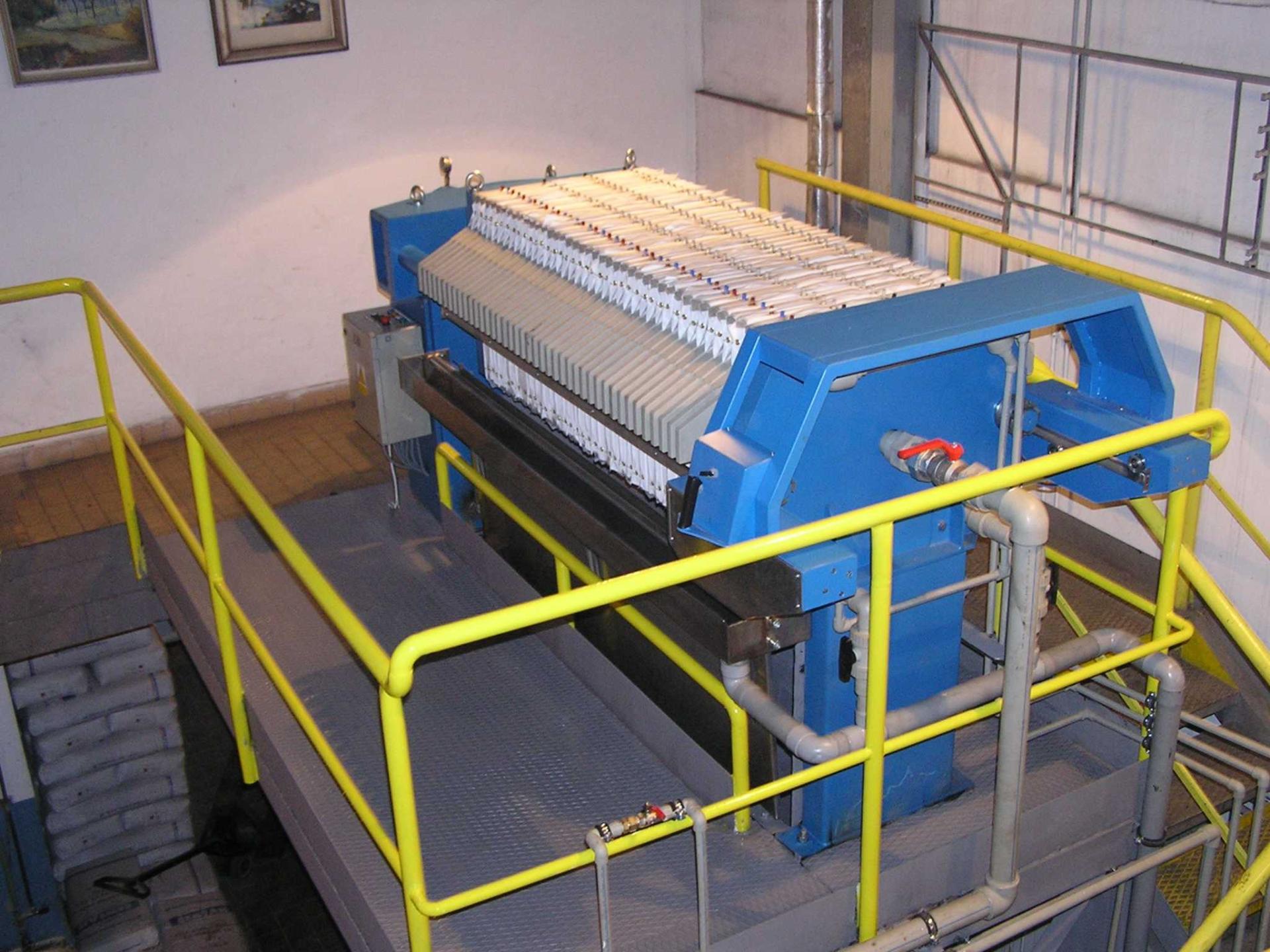

s horním nosníkem
- masivní konstrukce vhodná zejména pro velké ČOV a výrobní provozy (kaolínky, chemický průmysl, neutralizační stanice atd) ve velikostech lisu 800 až 1500 mm

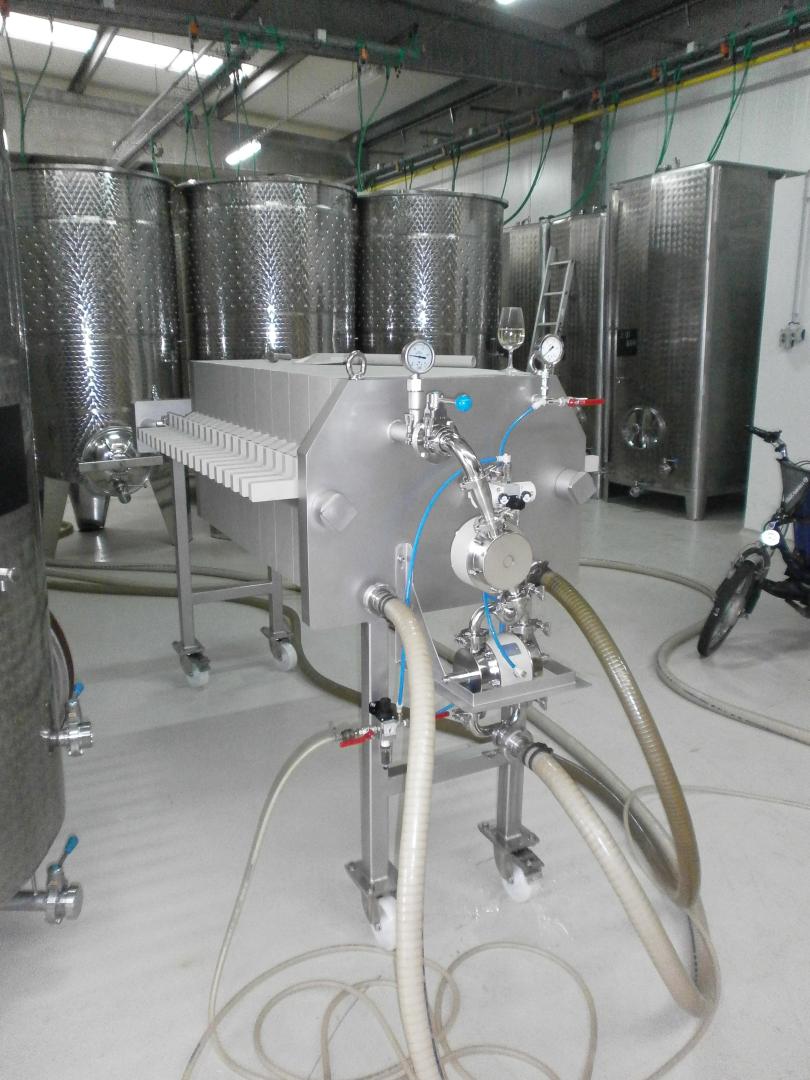

Membránové filtrační lisy AMHR 470, 500, 630 jsou určeny pro malé a střední provozy zajišťující čištění odpadních vod a pro výrobní procesy ve všech oblastech průmyslu, kde je požadováno odvodňování kalů a suspenzí do tuhého stavu. Membránové filtry jsou velmi rozšířené i v potravinářství, zejména na filtraci vína, piva, rostlinných olejů, cukerných a ovocných šťáv atd.

Lisy AMHR 470, 500, 630 jsou osazeny filtračními deskami z plastu, které jsou navíc proti klasickým filtračním deskám vybaveny membránami. Po ukončení plnění filtračního lisu kalem dochází k celoplošnému dolisování koláče membránou (vysokotlaké medium – vzduch nebo voda), což zajišťuje maximální odvodnění koláčů od plachetek, výrazné zvýšení kapacity zařízení a zkrácení času filtračního cyklu.

Materál desek a membrán umožňuje filtraci i většiny anorganických kyselin a anorganických a organických zásad. Podle kapacitních požadavků konkrétních provozů je lis vybavován různým druhem a počtem filtračních desek včetně osazení filtračními plachetkami.

Lisy se vyrábí v provedeni s otevřeným nebo uzavřeným odtokem filtrátu. Uzavřený odtok filtrátu při vhodné kombinaci desek umožňuje technologii promývání koláčů, případně jejich prosoušení apod.

Uzavírání lisů zajišťuje hydraulický válec s mechanickým zajištěním polohy. Válec se tlakuje ruční hydraulickou pumpou. Přesun filtračních desek je ruční. Na základě požadavku lze lisy vybavit elektrohydraulickým uzavíráním a strojním přesunem desek.

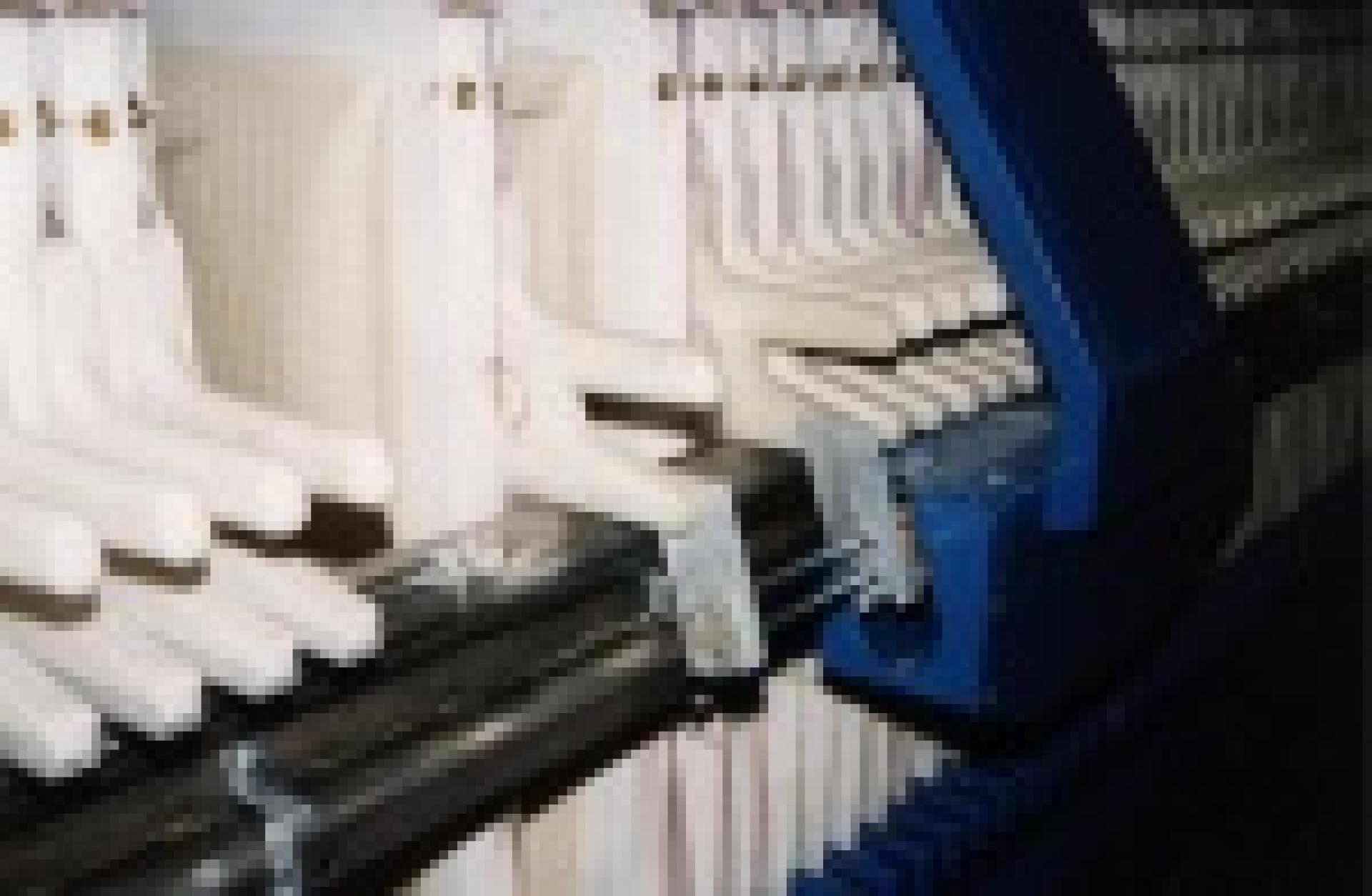

Rozřazení desek
Ruční - s deskami je manipulováno prostřednictvím madel na jejich bocích,
pneumatické - zejména u větších filtračních desek (630-1000 mm) je možno lis vybavit pneumatickým odsunem, kde jedna osoba ovládá mechanizmus pro odsun desek,

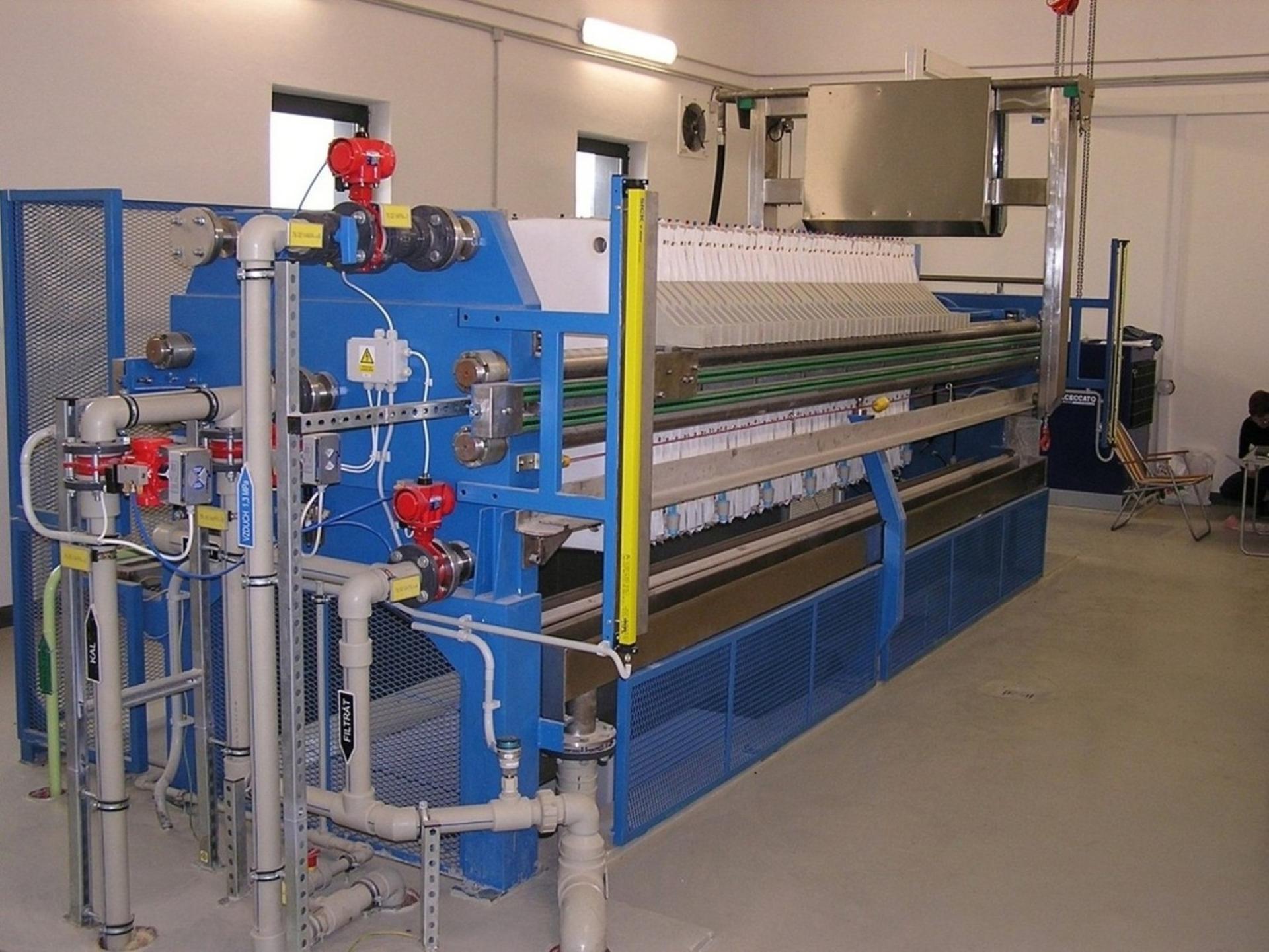

automatické - obsluha pouze kontroluje odpadávání koláčů, všechny desky najednou (zdvihem hydr. válce), po jedné desce - postupně.

Okapové vany zachycují úkapy pod filtračními deskami.
Do velikosti lisu 630 mm jsou standartně dodávany ruční sklopné vany.
Lisy je možno vybavit vanami s pneumatickým nebo elektrickým sklápěním.
Oklep desek - oklepáním desek dochází k účinnějšímu odpadnutí koláče od plachetky, určeno pro automatické kalolisy.

Ostřikovač plachetek umožňuje čištění plachetek od zbytků koláče pomocí tlakové vody - až 80 bar,
ostřik je prováděn současně na obou stranách desky.
Pravidelným ostřikováním plachetek je udržována jejich stálá propustnost - nenarůstá filtrační odpor vlivem zanesení tkaniny ulpívajícími zbytky koláče.

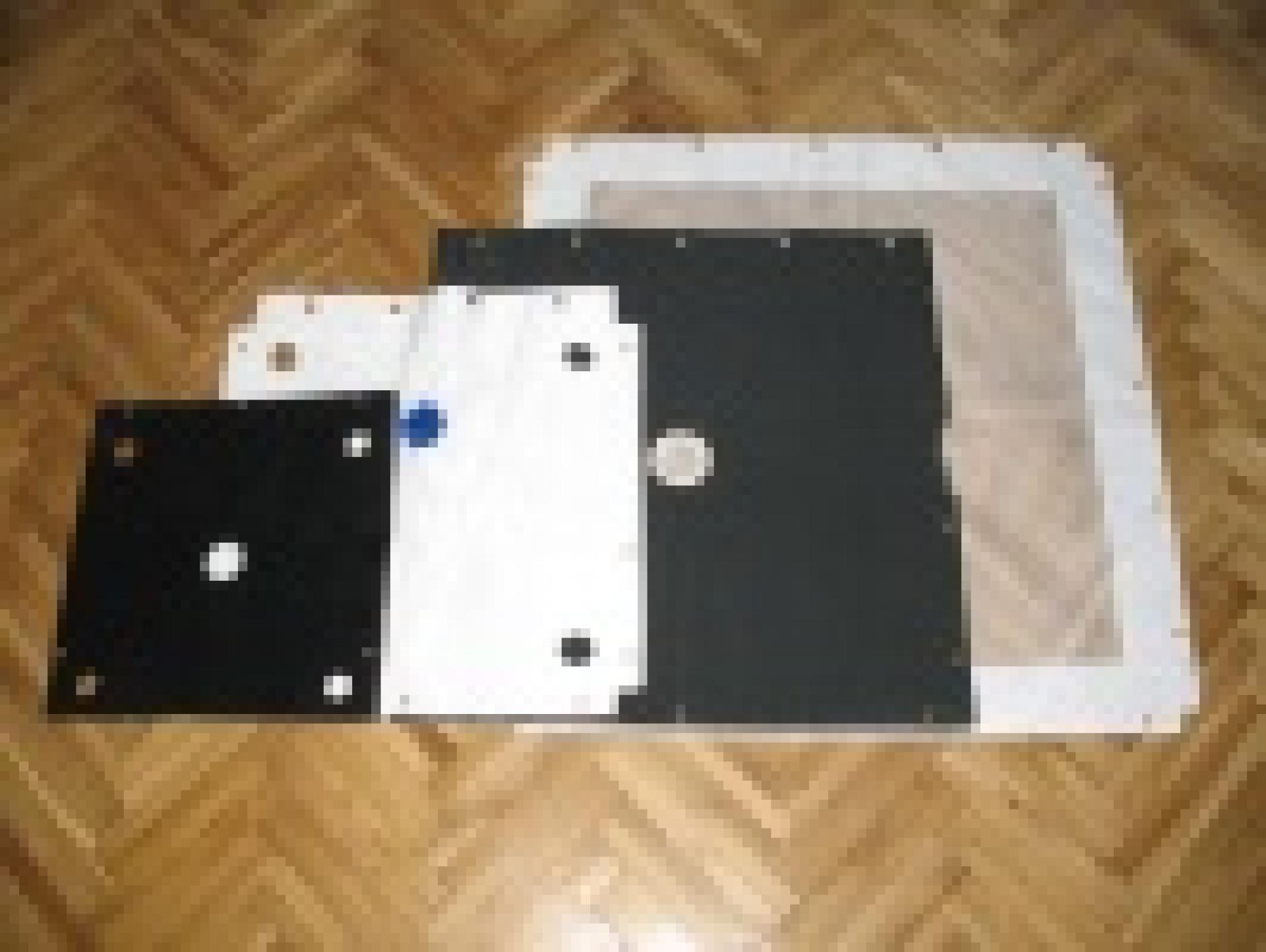

Vyrábíme jakékoliv filtrační plachetky dle požadavků zákazníka z tuzemských i zahraničních filtračních tkanin.

Plachetky mohou být ze tkaných nebo netkaných textilií.

Nejčastěji jsou používány filtrační plachetky s šitým krčkem, dále přehazovací pro filtrační desky se středovým šroubením, podložením a další.

Plachetky jsou většinou utkány z polypropylenu, který dobře odolává různému chemickému zatížení. V případě potřeby lze použít i jiné materiálové provedení jako například polyamid nebo polyester.

Plachetka z tkané textilie může být vyrobena z monofilních, multifilních nebo mono-multifilních vláken. Typ tkanin, velikost jejich ok, povrchová úprava (např. kalandrování) a materiál plachetky mají zásadní vliv na výsledky filtrace a snižují přilnavost koláče k plachetce atd.

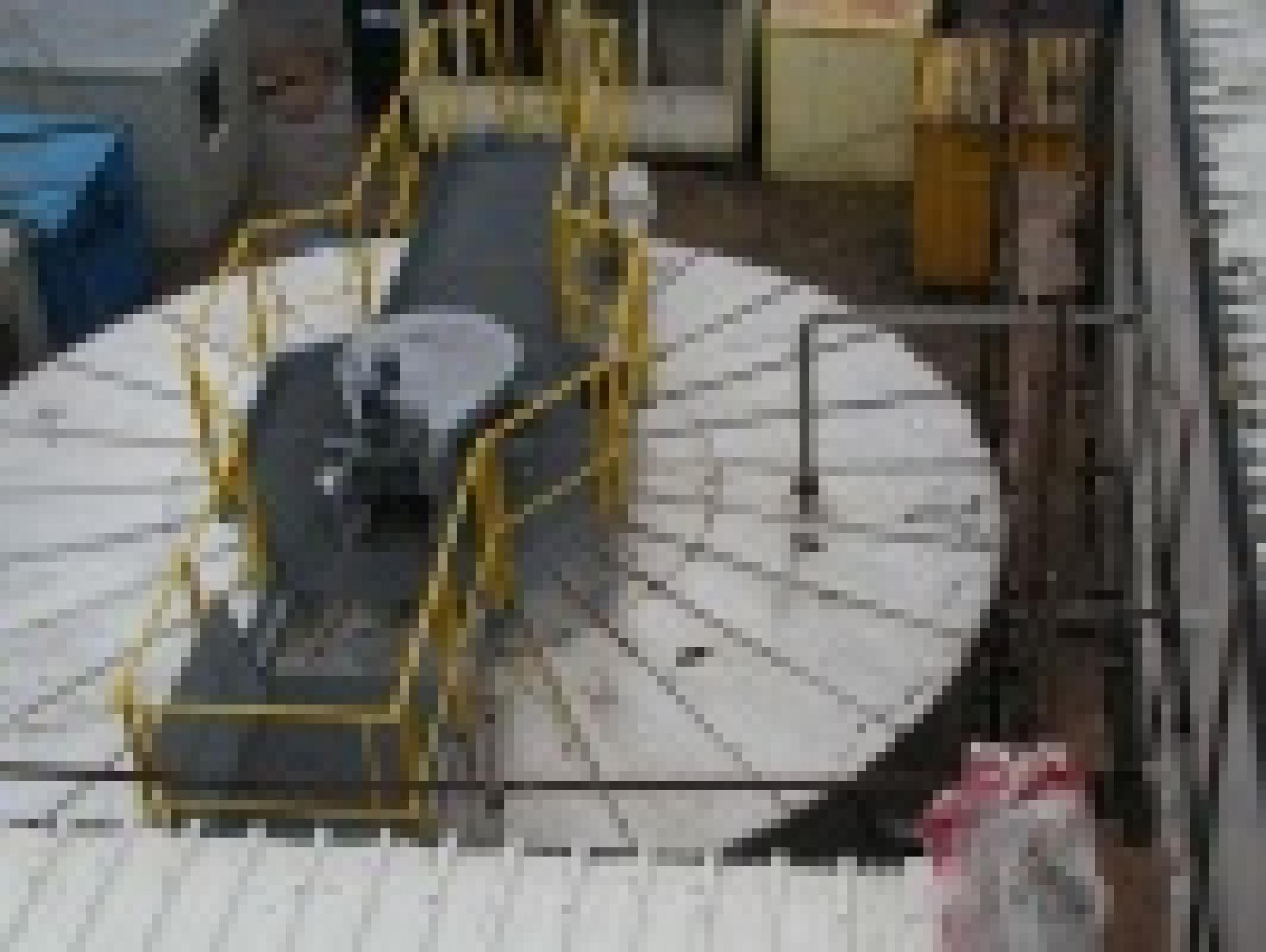

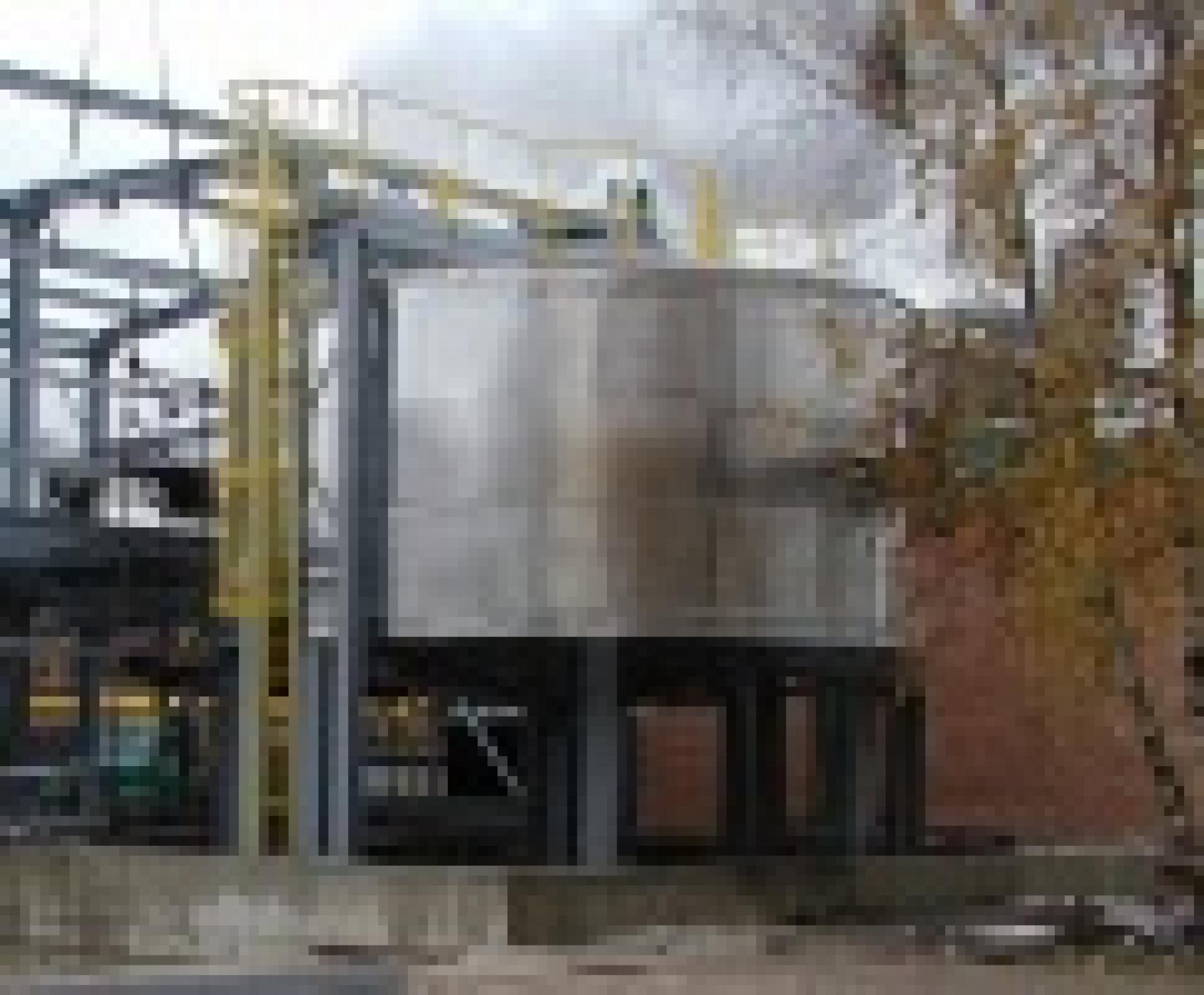

Nádrže a zásobníky navrhujeme a vyrábíme tak, aby splňovaly všechny požadavky zákazníka na cenu, kvalitu, technologii a zástavbový prostor.

Typy nádrží:
akumulační nádrže,
koagulační nádrže,
flokulační nádrže,
neutralizační nádrže,
zahušťovací nádrže,
zásobní nádrže,
sedimentační nádrže,
lamelové usazováky,
odlakovací nádrže - pro odlakovací linky,
regenerační nádrže - pro odlakovací linky

Vybavení nádrže dle požadavků: míchadla rychloběžná, pomaloběžná,
shrabováky kalů,
hrdla přírubová, závitová,
stavoznaky,
přepady,
vzorkovače,
topná tělesa,
ejektory atd.

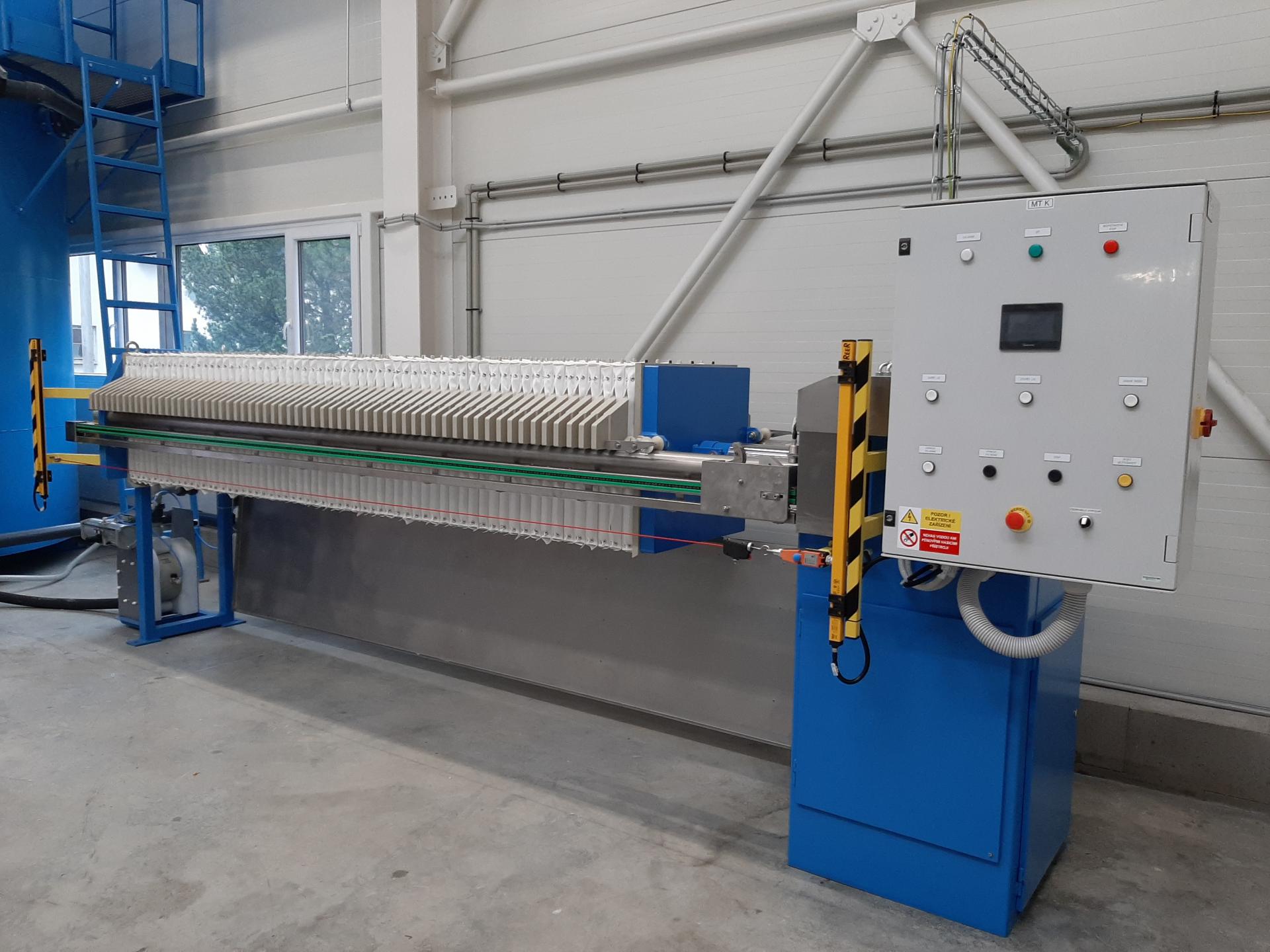

Regulační a ovládací prvky jsou přítomny v různém rozsahu u všech typů filtračních lisů, s výjimkou plně manuálních lisů.
Filtrační lisy je možno vybavit různými typy řídících jednotek dle přání zákazníka, požadavků na komunikaci atd..
Instalované řídící jednotky je možno současně využít i pro řízení podpůrných zařízení a armatur (čerpání kalu, kyselení atd.).

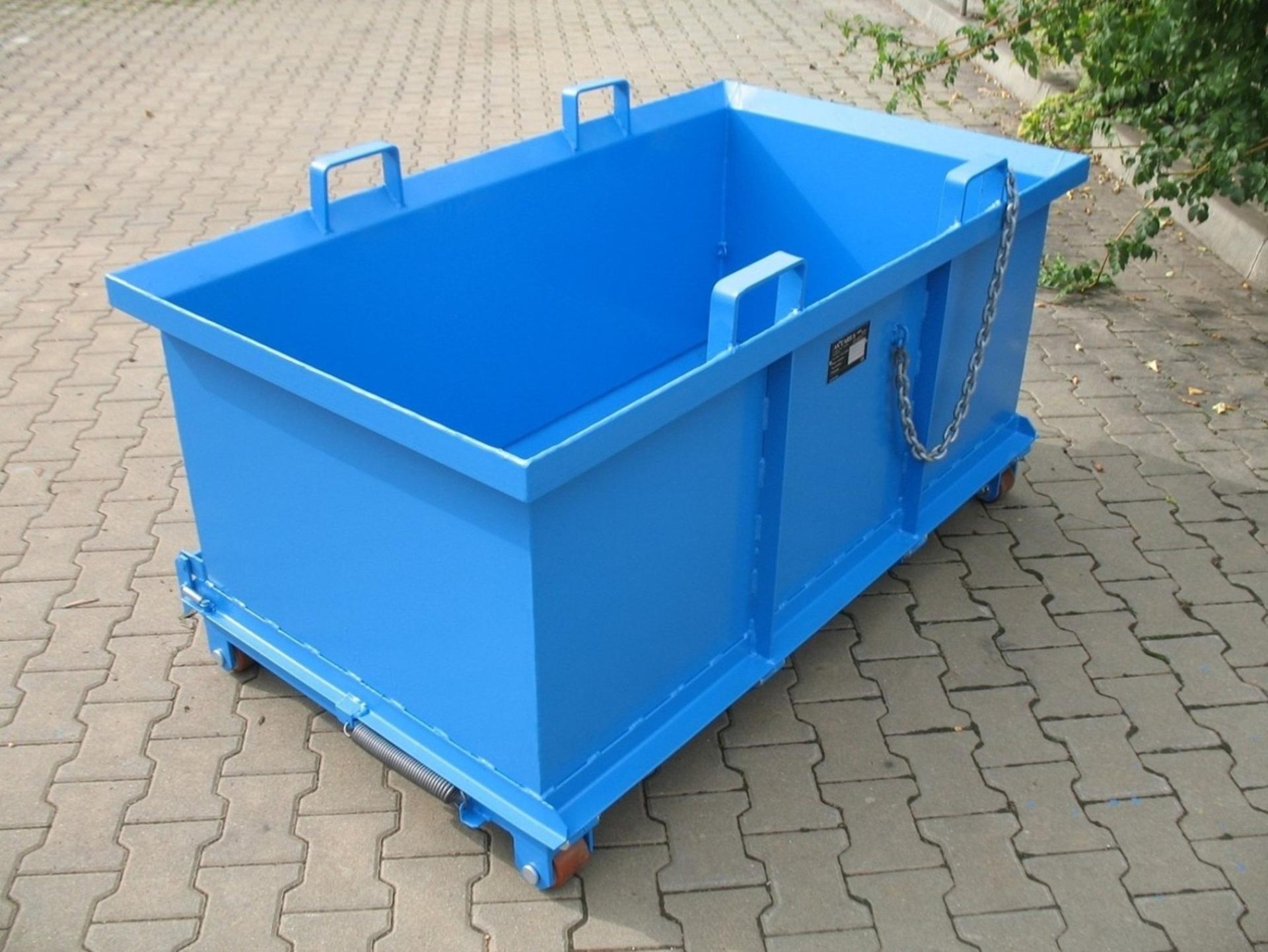

Naše výklopné kontejnery jsou určeny zejména pro filtrační lisy s formátem desek 400x400 mm až 800x800 mm.

Kontejnery vyrábíme v několika provedeních s volitelnou šířkou tak, aby co nejlépe vyhovovaly velikosti filtračního lisu.

Hlavní části tvoří výklopná korba a podvozek s kolečky a dvojicí uzavřených profilů určených pro zasunutí lyžin vysokozdvižného vozíku.

Materiálové provedení:

standardní - ocel tř.11 + chemicky odolný nátěr,
případně ocel tř.17.
Výhody - malé filtrační lisy není nutno instalovat na ocelovou konstrukci, stačí pod ně umístit výklopný kontejner,
vyklopení kontejneru - odjištěním západky dojde samovolně k vyklopení korby.

V případě, že je potřeba umístit technologii na ocelovou konstrukci nabízí naše firma zpracování dokumentace, výrobu, dodávku a montáž ocelových konstrukcí včetně technologie.

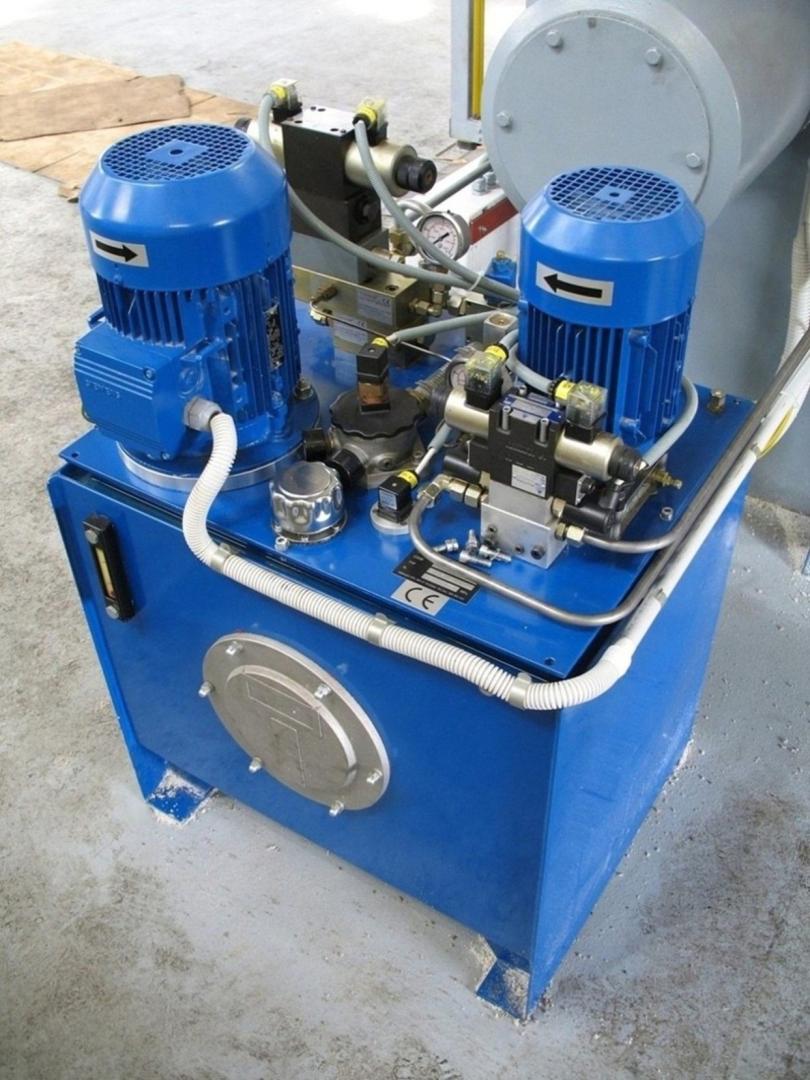

hydraulické stanice a hydraulické válce
