Miroslav Synek - výroba a oprava topných těles

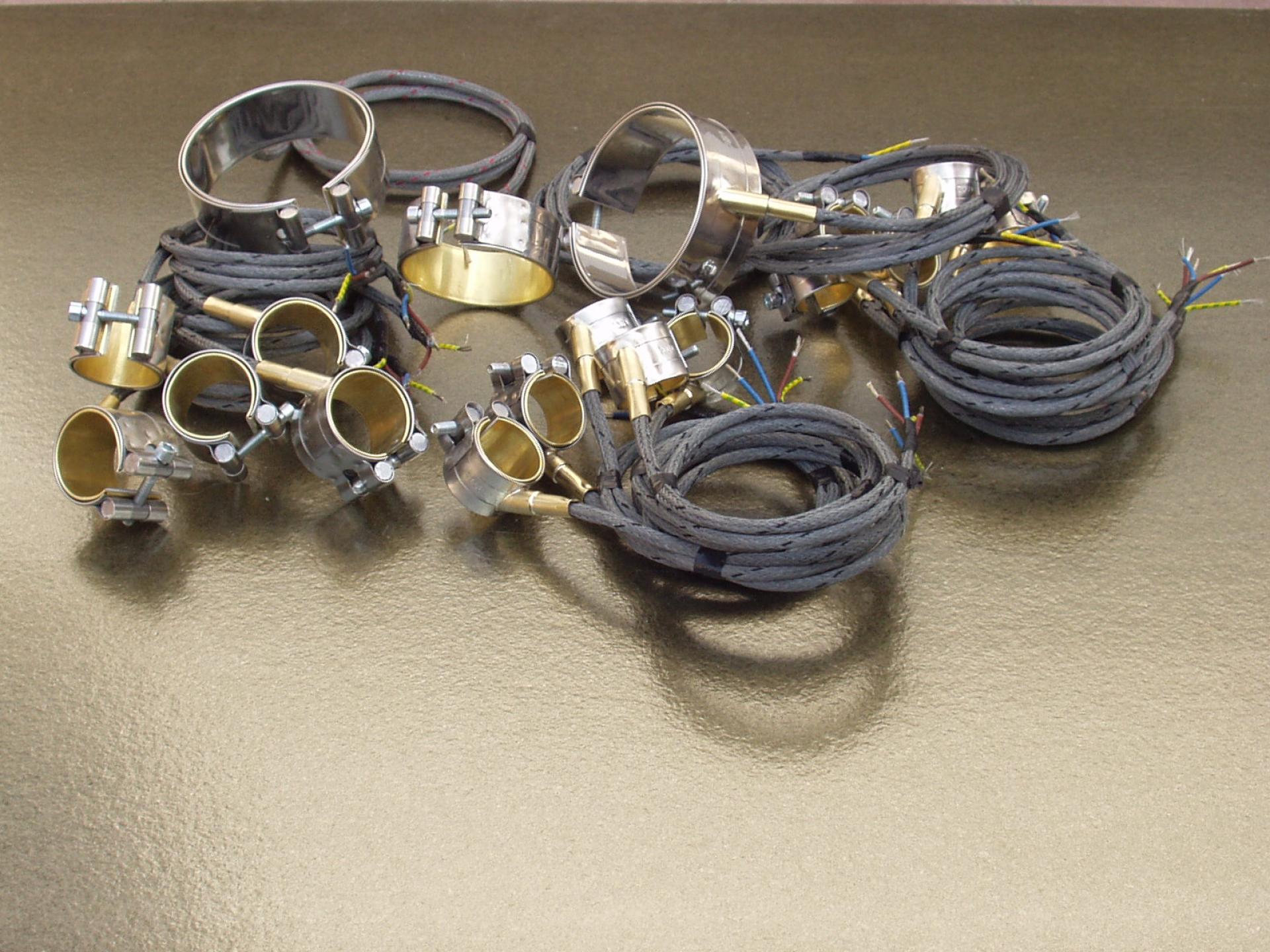

Výkon: do 3,5 W/cm2
Napětí: 24 - 230V
Min. / max. průměr: 30 mm / 100 mm
Min. / max. šířka: 15 mm / 60 mm
Provozní teplota: do 300 oC

Připojení: kabel opředený 3 mm x 1 mm, pancíř
Sklon přívodu: Axial 45, Radial

Provedení: mosazné topení, slídová izolace, odporový drát KANTAL, nerezový obal, stahovací články

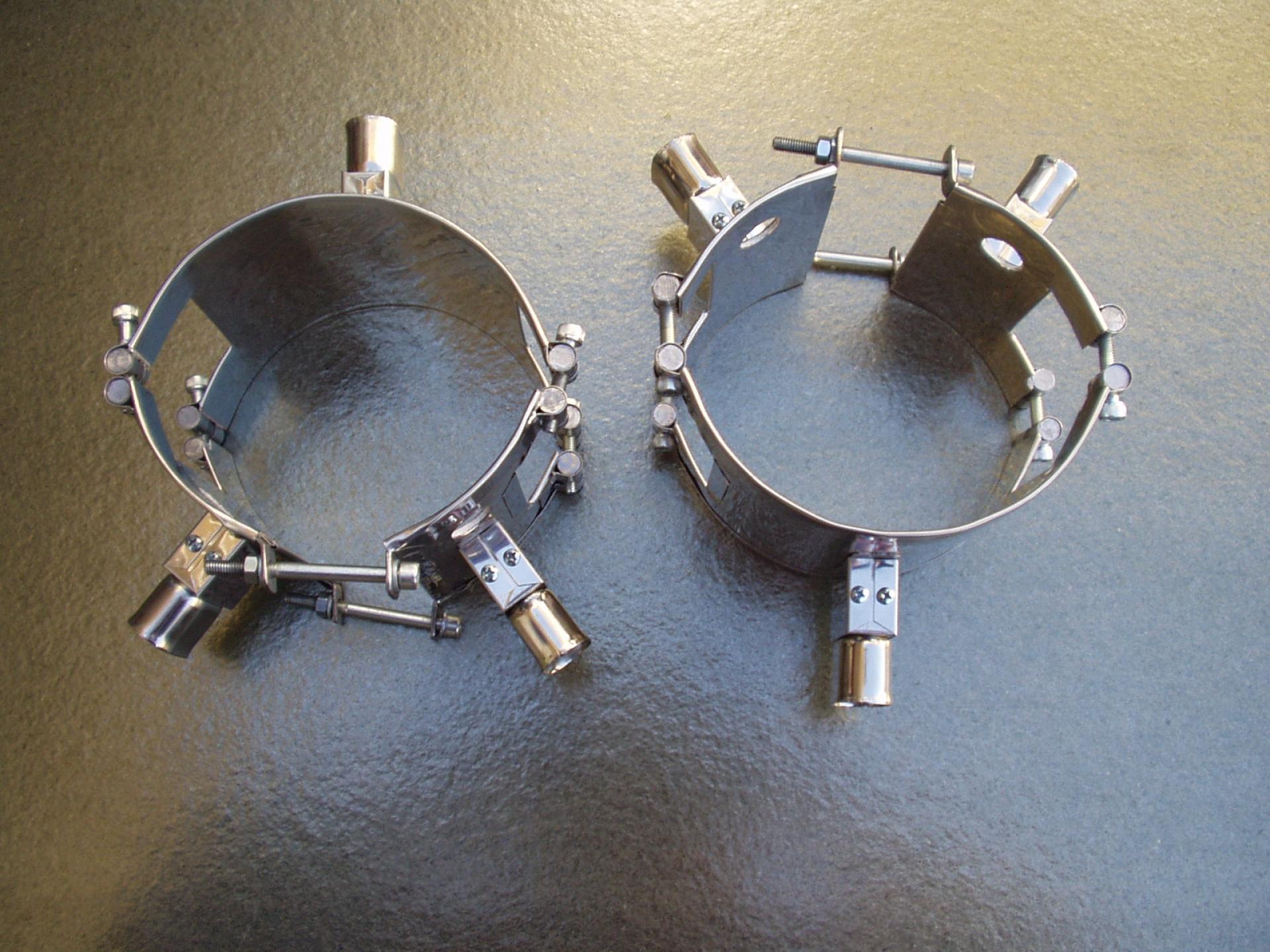

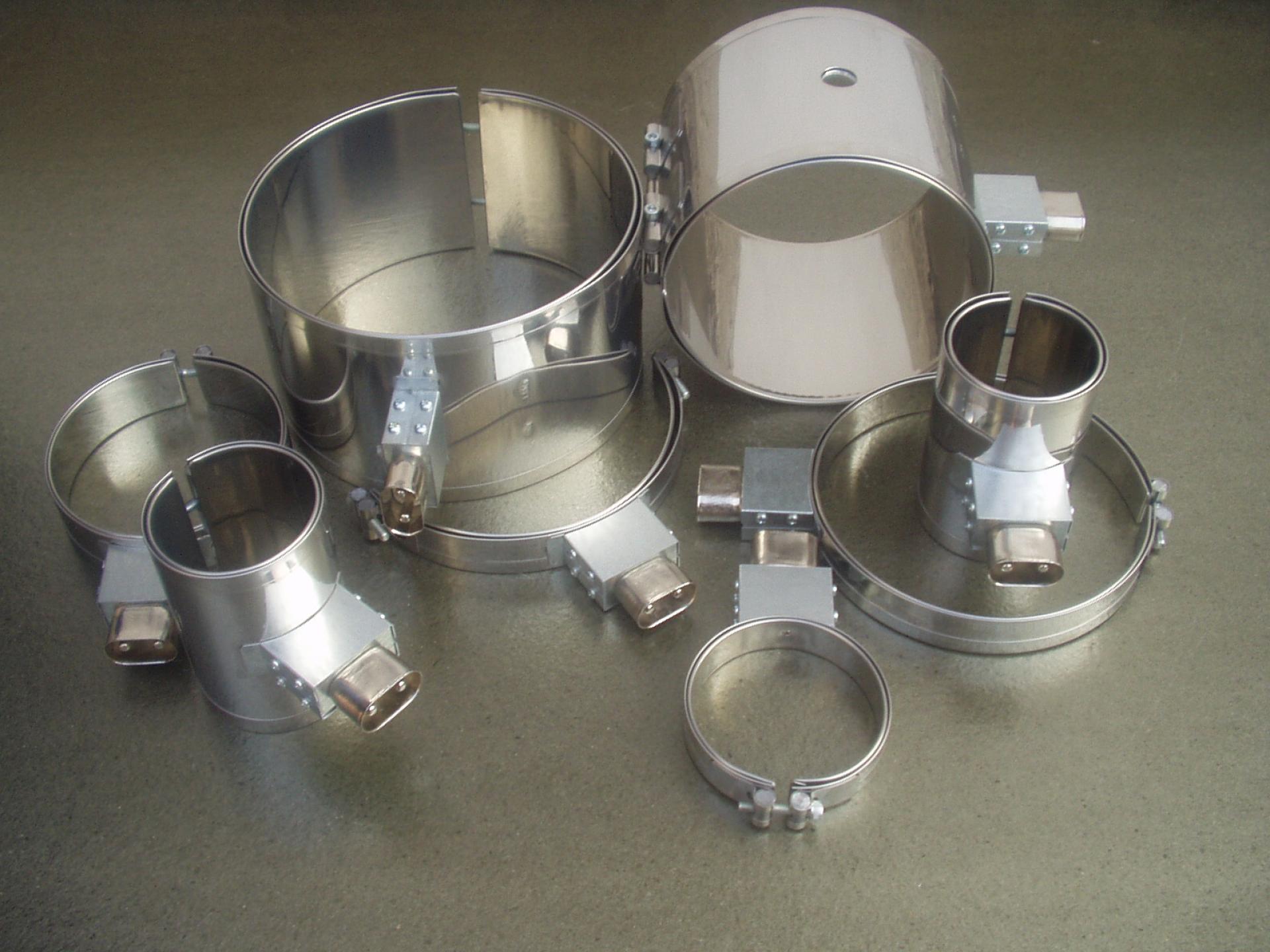

Výkon: do 4,5 W/cm2
Napětí: 24 - 400V
Min. / max. průměr: 40 mm / neomezen
Min. / max. šířka: 20 mm / 400 mm
Připojení: kabel třížilový opředený, přístrojová zásuvka Šuko nebo Euro, keramická svorkovnice, vývody na šroub M4, speciální vývody dle vzoru nebo přání zákazníka
Provedení: celonerezové provedení plášť tělesa i obal, remikanitová izolace, odporový drát (páska) KANTAL, stahovací články

Je možné vyrobit topná tělesa i s ochraným krytem vyplněným izolací Sibr /al nebo jen sloužícíke snížení rizika popálení. Kryt je rozebr /atelný ze dvou půlek a spojen klavírpantem.

Je samozřejmostí, že svedeme udělat do těchto těles otvory různého tvaru pro externí termočlánky, snímače teploty, nebo technologické výřezy či výseče.

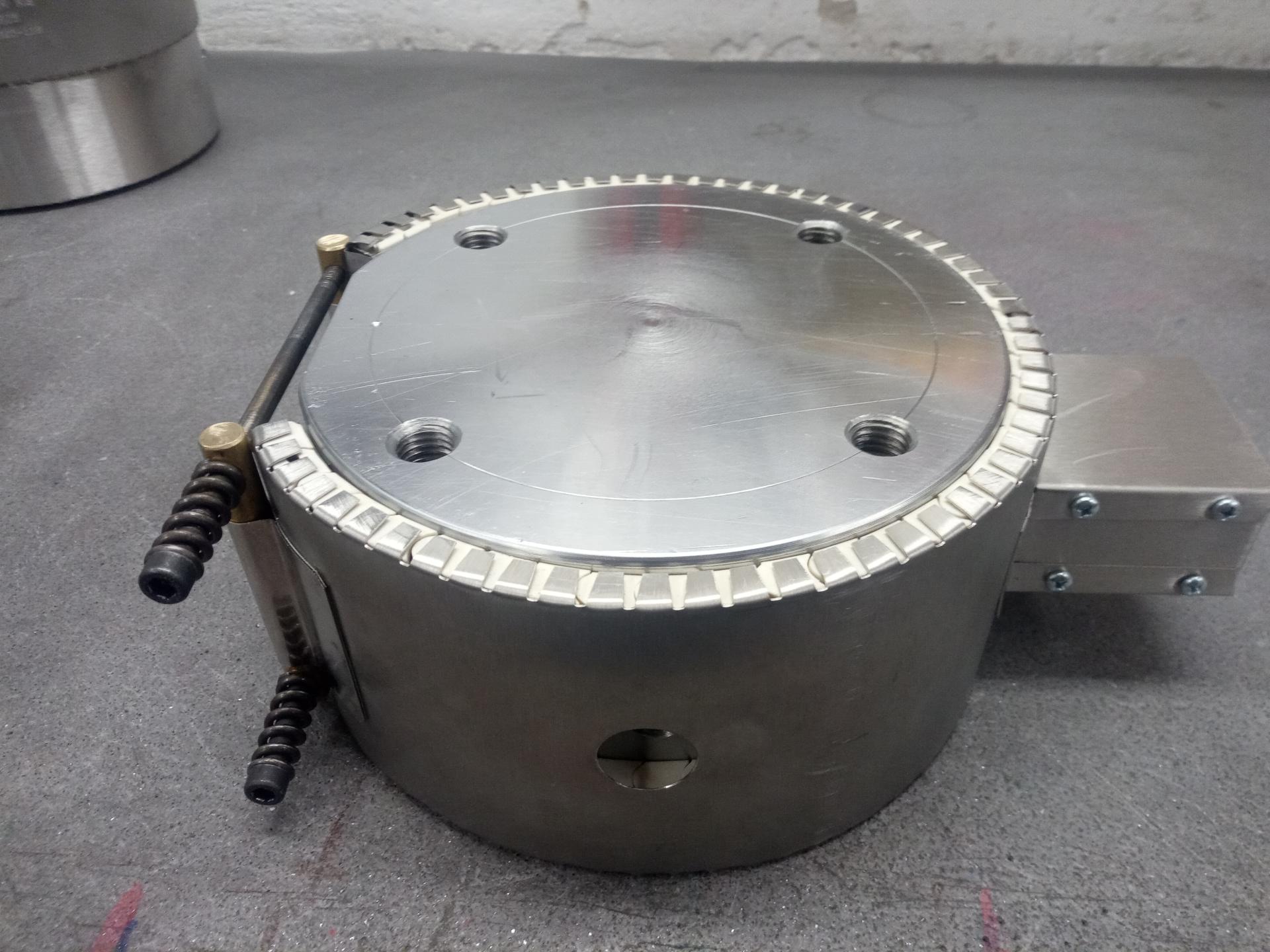

Výkon: do 8 W/cm2
Napětí: 24 - 400V
Min. / max. průměr: 20 mm / neomezen
Min. / max. šířka: 20 mm / 600 mm (dle seskládání keramických nosníků)
Šířka stěny: 10 mm
Provozní teplota: do 450 oC
Připojení: kabel třížilový opředený, přístrojová zásuvka Šuko nebo Euro, keramická svorkovnice, vývody na šroub M4, speciální vývody dle vzoru nebo přání zákazníka
Provedení: topné těleso je složeno s keramických nosníků dle zadání průměru, šířky, otvorů topná spirála vyrobená z odporového drátu KANTAL je protažením uložena do otvorů v nosnících. Takto vyrobené top. Těleso se vloží do celonerezového krytu, popřípadě mezi top. element a obal přidáme dle zákazníka izolační perfektně se tvarující hmotu SIBRAL.

Je samozřejmostí že svedem udělat do těchto těles otvory různého tvaru pro externí termočlánky, snímače teploty, nebo technologické výřezy či výseče.

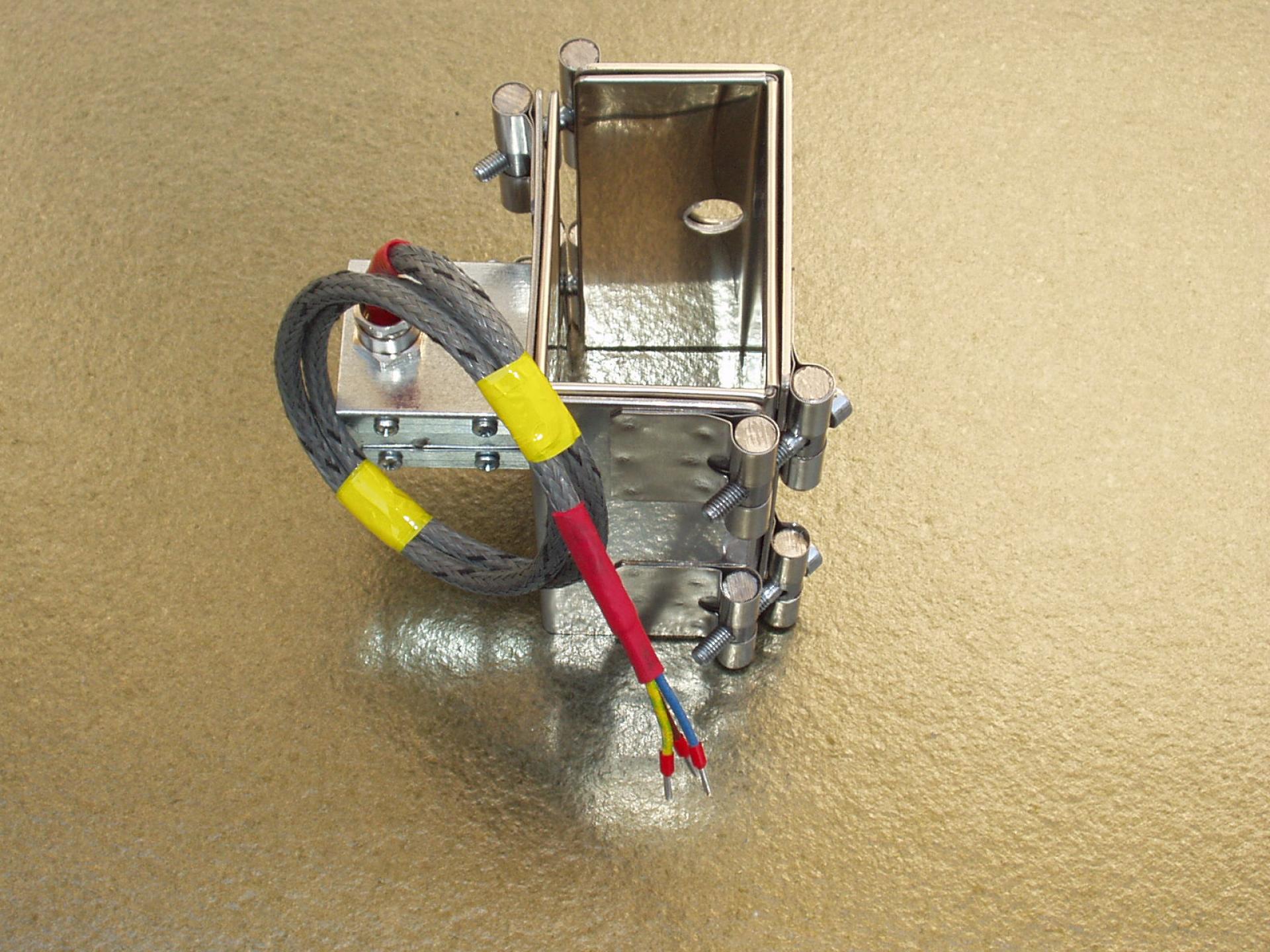

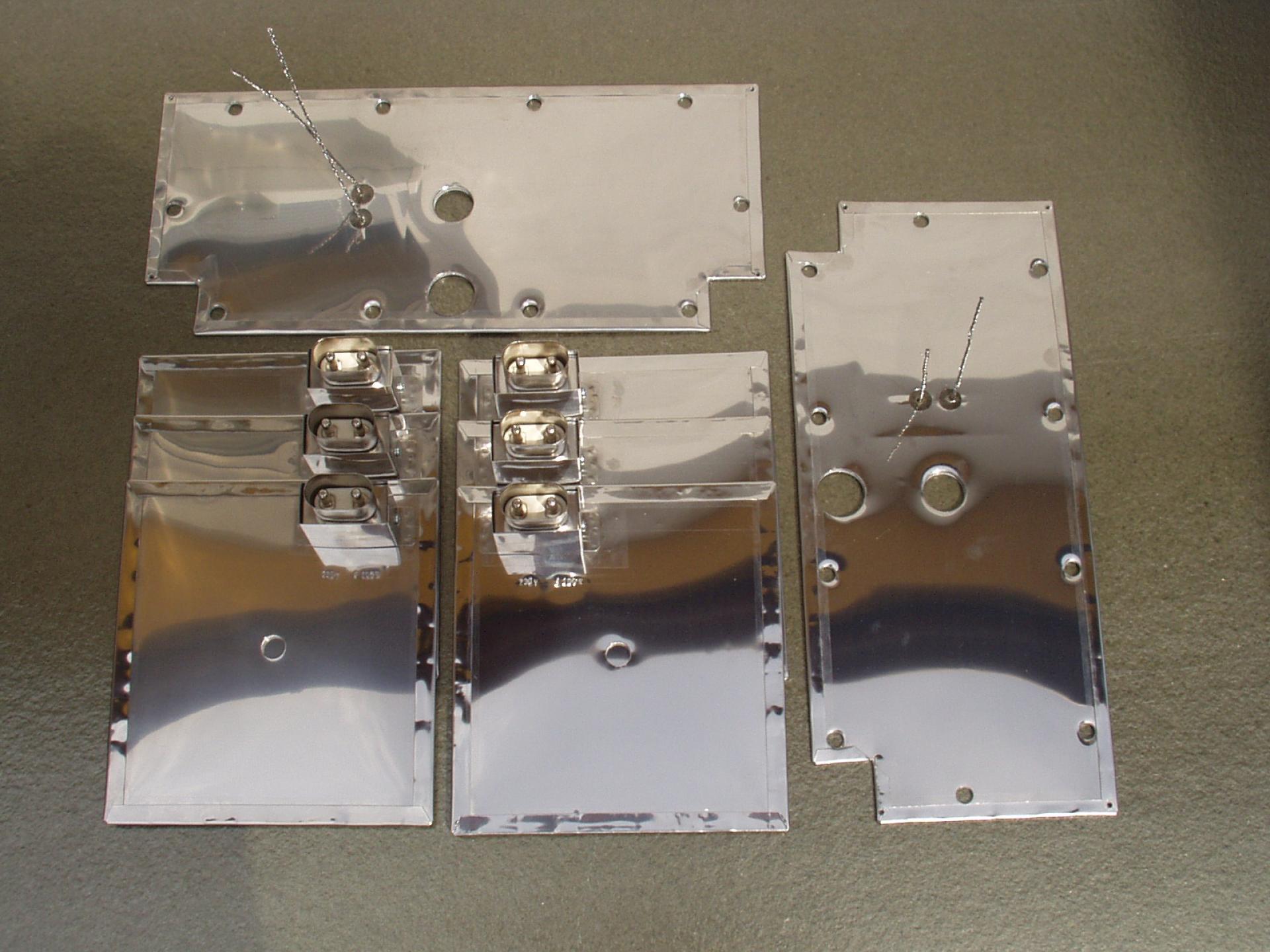

Výkon:

remikanitové 3,5 W/cm2
keramické 8 W/cm2
Napětí: 24 - 400V
Provozní teplota: do 350 oC
Připojení: kabel třížilový opředený, přístrojová zástrčka Šuko nebo Euro, svorkovnice, vývody na šroub M4, speciální vývod dle vzoru nebo přání zákazníka
Provedení: Celonerezové provedení topného tělesa, remikanitové izolace, odporový drát (páska) KANTAL. Tvar libovolný.
Topné těleso se stahuje a je uloženo v 5 - 8mm tlustém upínacím rámu, ve kterém je možno udělat otvory, výřezy, či výseče pro snímače teploty.
Upínací (stahovací) rám je NUTNOSTÍ pro perfektní chod. top. tělesa a udržení životnosti.

Výkon: do 8 W/cm2
Napětí: 230 - 400V
Min. / max. průměr: 60 mm / 250 mm
Min. / max. šířka: 150 mm / 800 mm (dle seskládání keramických nosníků)
Provozní teplota: do 420 oC
Připojení: svorkovnice s krytkou
Provedení: Technologie výroby je stejná jako u válcových keramických těles, která jsou speciálně a rozvrženy tak aby přenášely teplotu na požadovaný úsek a chlazení odvádělo přebytečné teplo ven vyfukovacími otvory. Zároveň chrání před extremním popálením.

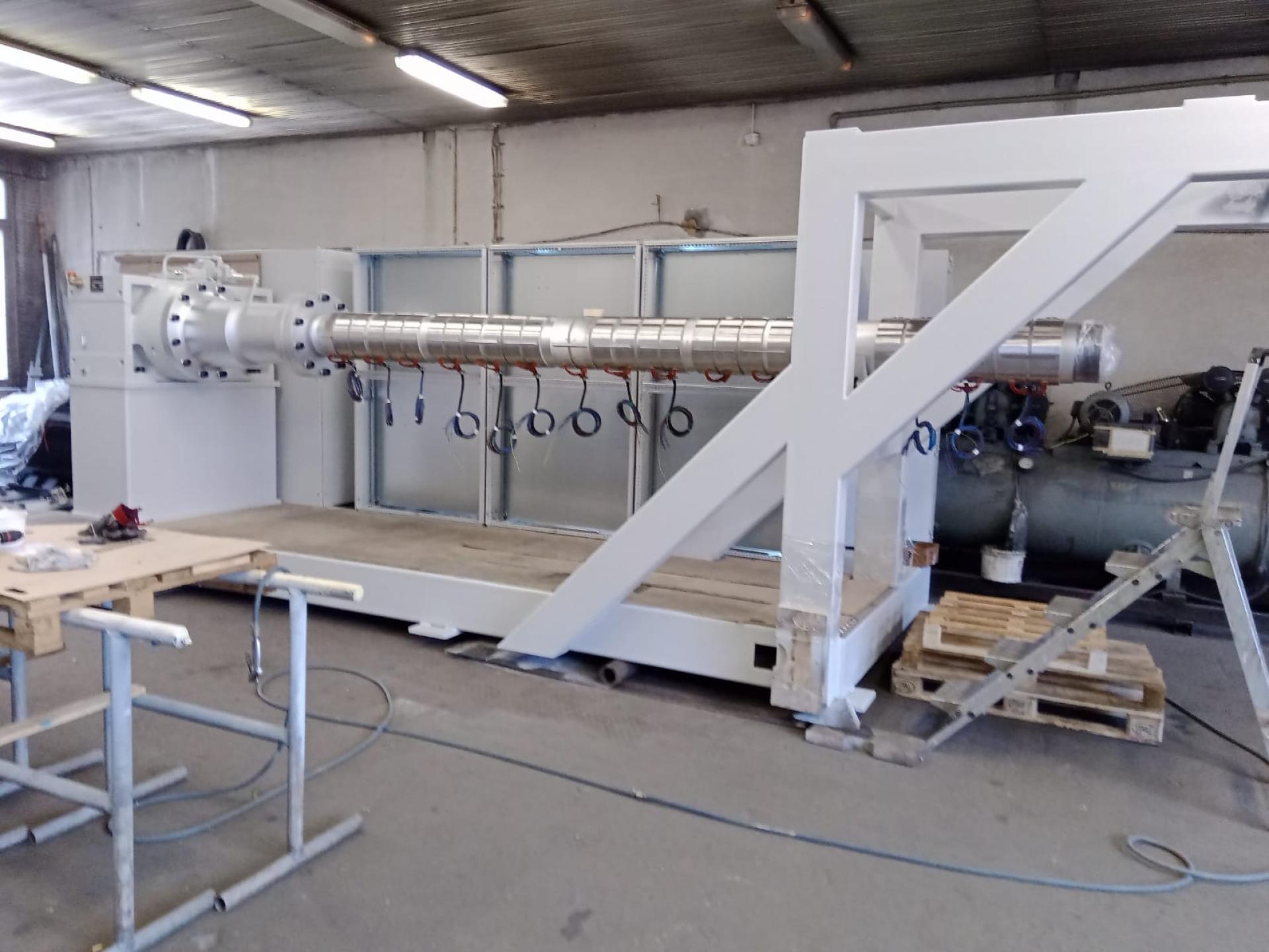

Tyto topná tělesa se používají hlavně pro extrudovaní stroje, které vyžadují velice přesnou teplotu na komoře šneku a k tomu nám dopomáhají odnímatelné kryty chlazení s motorkem. Velice jednoduchá montáž a údržba

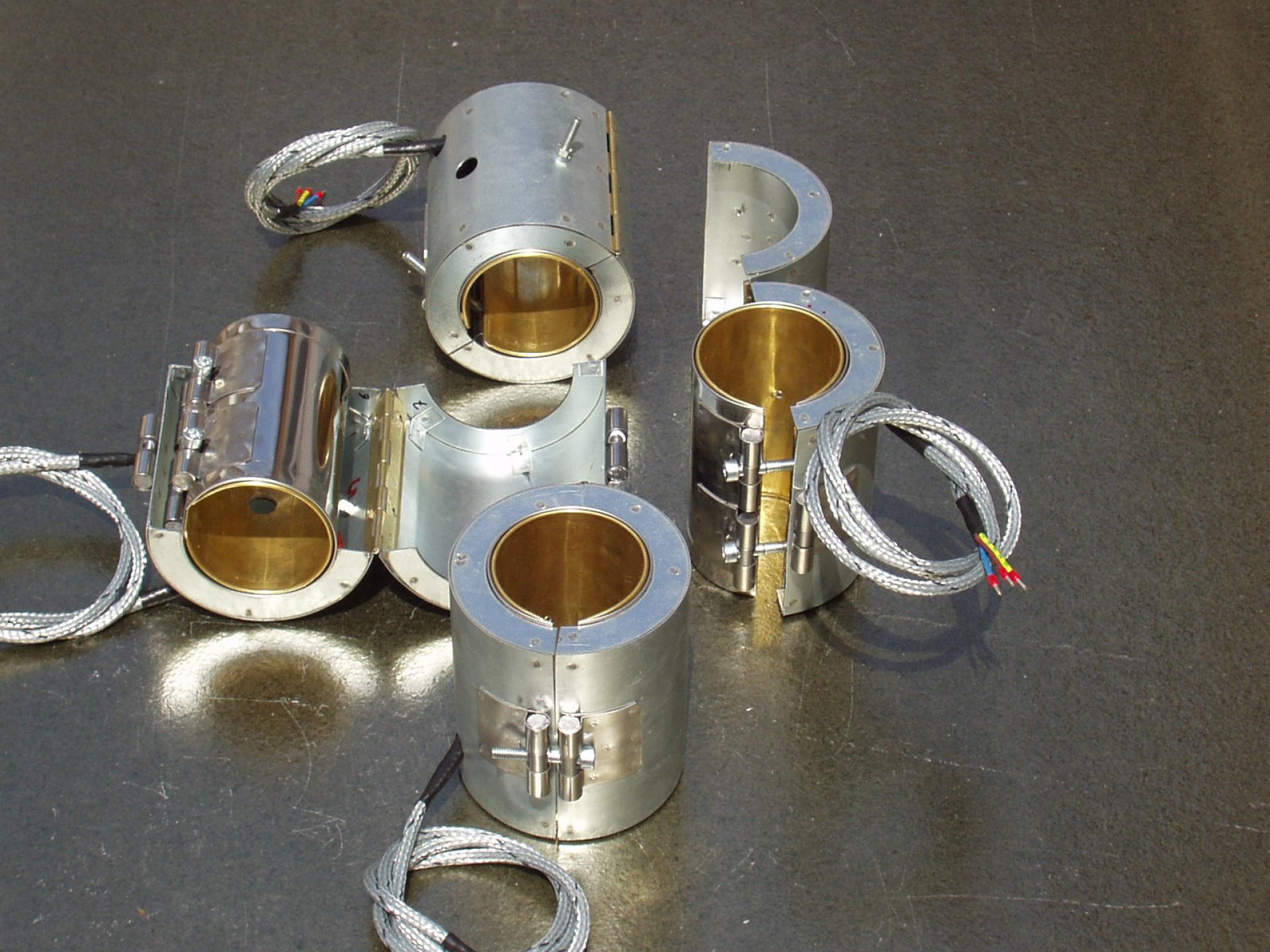

- prostor mezi topným tělesem a vnějším
ochranným krytem je vyplněn minerální vlnou
nebo pouze vzduchem
- topný drát je uložen ve speciální mikanitové
izolaci
- rozevírání tuhé, válcové topné spirály je
zajištěno pomocí pijánového pantu
- jsou možné otvory pro externí termočlánky
nebo technologické výřezy
- elektrický přívod : armatura s konektorem nebo
svorkovnicí nebo napevno uchyceným kabelem
- délka přívodu je libovolná
- provozní teplota : do max. 350ºC
- minimální ø = 60 mm, maximální ø = neomezen
- minimální šířka B = 50 mm,
- maximální šířka B = 400 mm
- tloušťka stěny : 19 mm

● topný drát je uložen ve speciální mikanitové izolaci,
zabalený do poniklovaného ocelového nebo mosazného
plechu
● přítlačný rám je vyroben z 8mm tlustého ocelového
lakovaného plechu
● jsou možné otvory pro externí termočlánky nebo
technologické výřezy
● elektrický přívod : armatura s konektorem nebo se
svorkovnici nebo napevno uchyceným kabelem
● délka a typ přívodu je libovolný

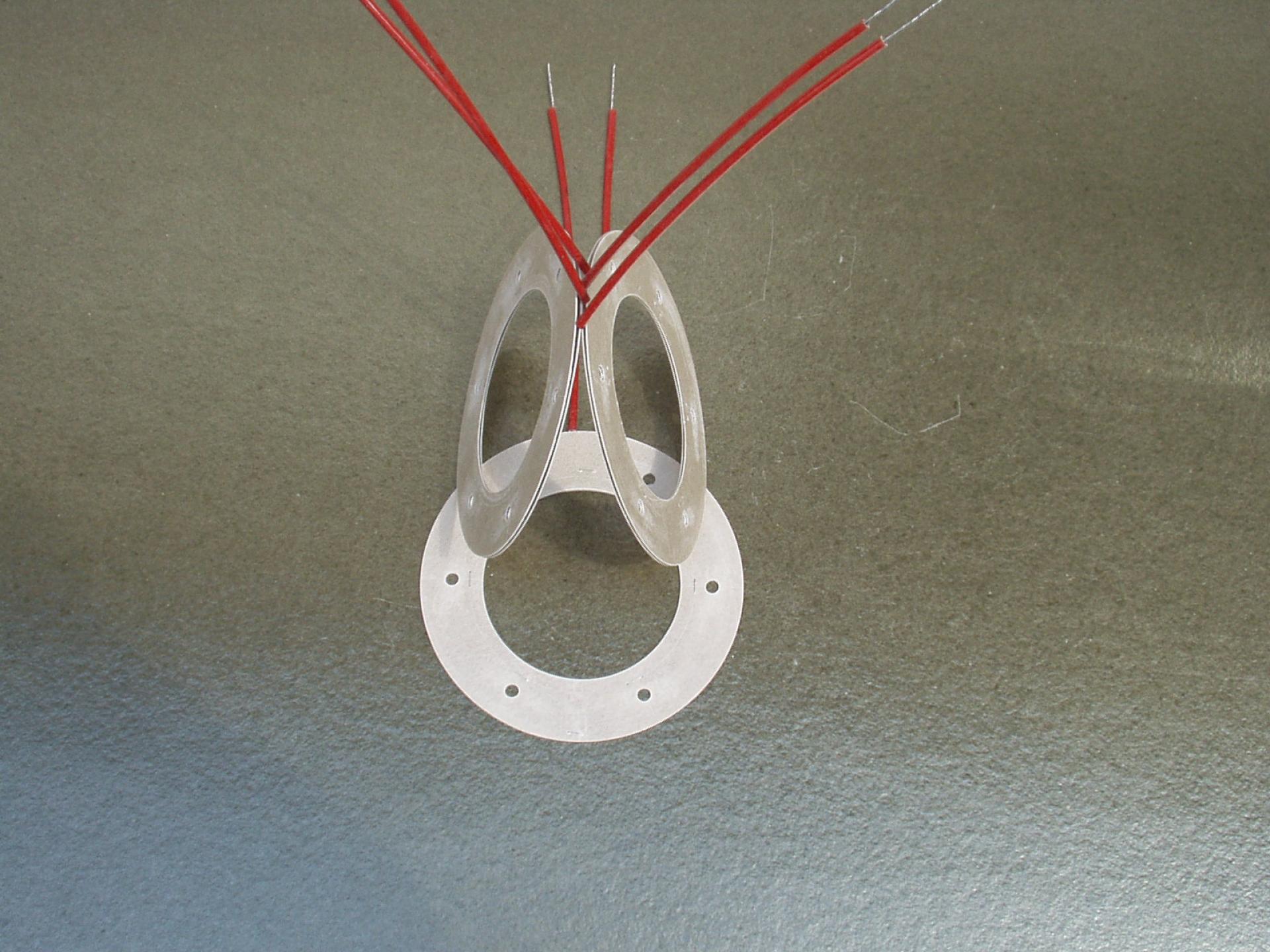

Ploché slídové tělesa určené k přitlačení ke kovovým částem, jako jsou podnosy, pro účely vytápění nebo svařování a které nevyžadují ochranný kovový kryt kolem odporu.

Topná konstrukce izolovaná 2 pláty slídy, bez kovové ochrany.
Připojení: dráty nebo vícežilový kabel
Výroba na míru různých tvarů a velikostí.
Maximální zatížení na těle plochého odpor: 2 W / cm²
Maximální teplota na těle plochého odpor: 340°C. Tyto parametry závisí na podmínkách použití a typu výstupu.

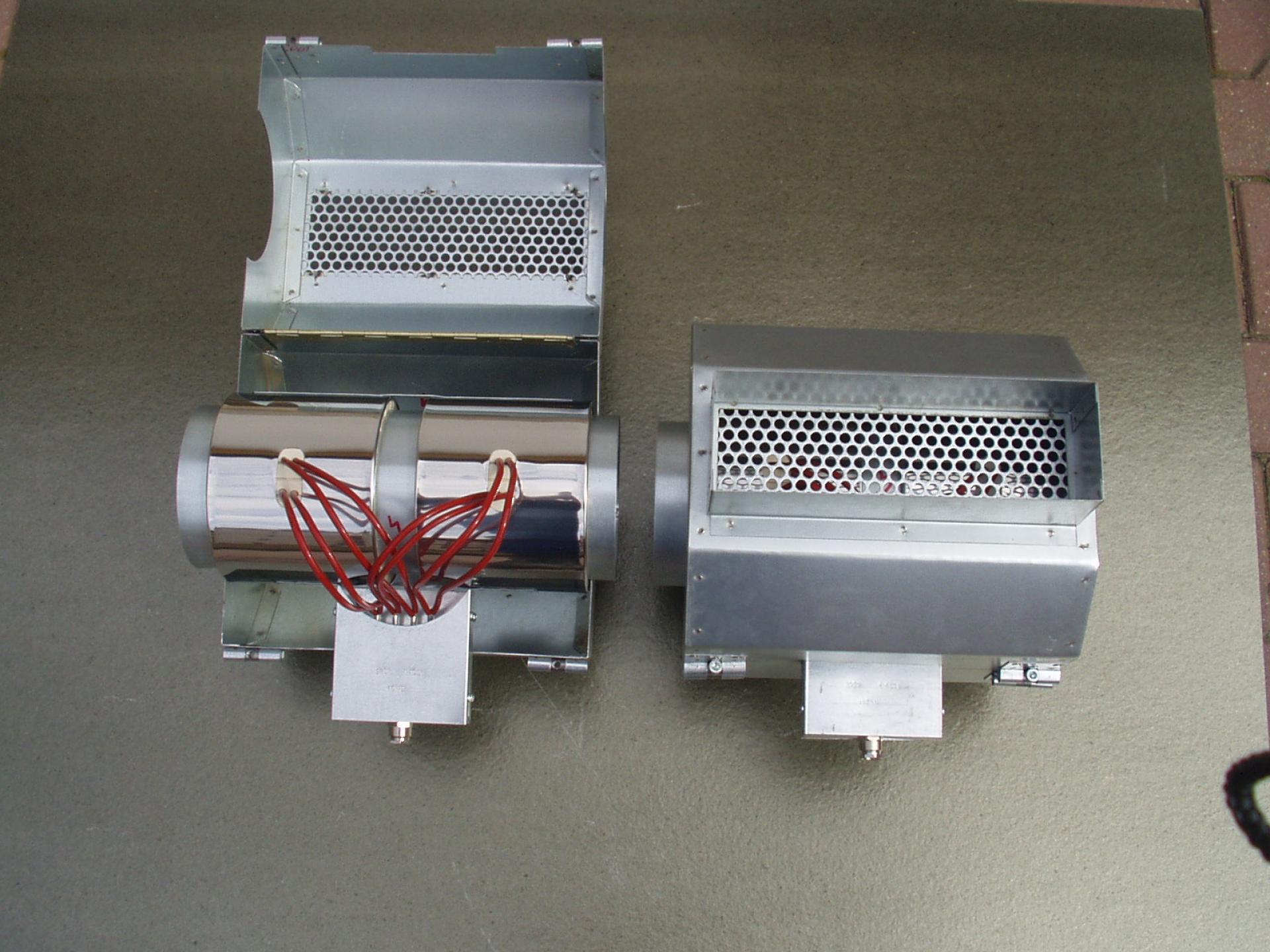

● určeno pro extrudovací stroje
● odnímatelný kryt je vyroben z ocelového plechu
s hliníkovou povrchovou ochranou nebo
nerezového plechu
● určeno pro chladící dmýchadla série
ENG (jednofázové), DNG (třífázové)
● speciální konstrukce kanálů rozdělujících vzduch
a vyfukovacích otvorů
● dodáváme nejrůznější rozměry, otvory pro
termočlánky, vše co je technicky možné
● oddělený prostor s elektrickou svorkovnicí
● napájecí napětí : 230V, (dle zadání)
● provozní teplota : mikanit do max. 300˚C
keramika do max. 420˚C
hliník do max. 400˚C
● minimální ø : 70 mm
● minimální šířka B : 100 mm

Výkon: do 4,5 W/cm2
Napětí: 24 - 400V
Min. / max. průměr: 40 mm / neomezen
Min. / max. šířka: 20 mm / 400 mm
Připojení: kabel třížilový opředený, přístrojová zásuvka Šuko nebo Euro, keramická svorkovnice, vývody na šroub M4, speciální vývody dle vzoru nebo přání zákazníka
Provedení: celonerezové provedení plášť tělesa i obal, remikanitová izolace, odporový drát (páska) KANTAL, stahovací články

Je možné vyrobit topná tělesa i s ochraným krytem vyplněným izolací Sibr /al nebo jen sloužícíke snížení rizika popálení. Kryt je rozebr /atelný ze dvou půlek a spojen klavírpantem.

Je samozřejmostí, že svedeme udělat do těchto těles otvory různého tvaru pro externí termočlánky, snímače teploty, nebo technologické výřezy či výseče.

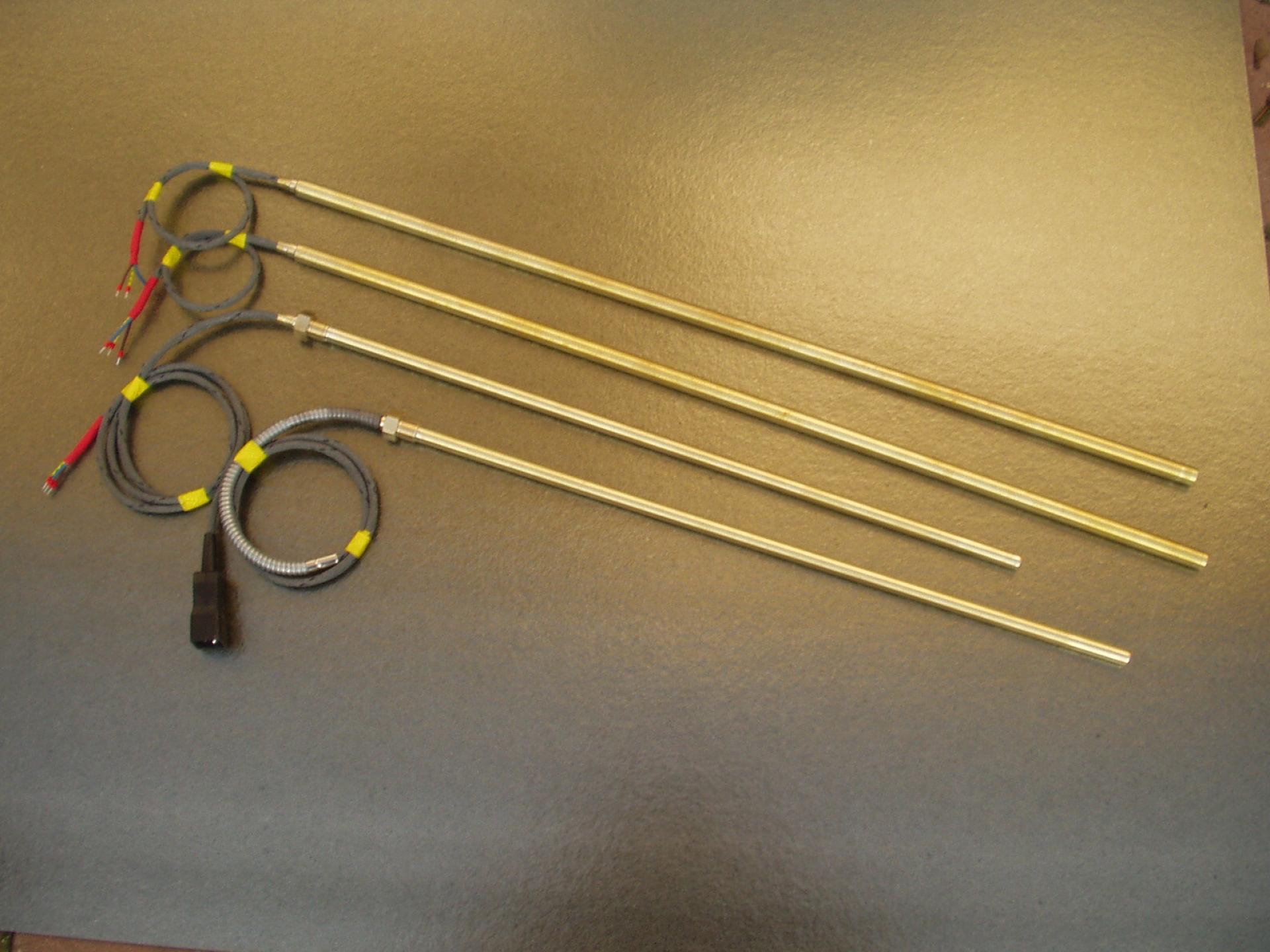

Výkon: do 6 W/cm2
Napětí: 6 - 400V
Min. / max. průměr: 14 mm / 50 mm
Min. / max. šířka: 50 mm / 1500 mm (dle seskládání keramických nosníků)
Provozní teplota: do 250 oC
Připojení: silikonový přívod měděný, přívod s keramickými korálky (odolnost do 250 C), kabel třížilový opředený pancíř
Provedení: topná patrona není utěsněná, do bezešvé ocelové (nerezové nebo mosazné) trubky se vloží keramické prostatické válečky s protaženou odporovou spirálou na jedné straně ukončené keramickou hlavičkou pro vývody, na straně druhé zalepenou speciálním tmelem nebo zavařenou.

Není ve výrobním programu firmy, ale možno přes nás objednat a zaslat: vysoce výkonné topné patrony, utěsněné topné patrony, pravoúhlé kostky a kolena, topné patrony pro horké vtoky, přírubová topná tělesa, keramická topná tělesa do bojlerů
